您现在的位置:网站首页-->产品目录-->磨粉设备-->分级机

【水槽长度】:4500-14300mm

【螺旋直径】:500-3000mm

【应用范围】:水泥,硅酸盐制品,新型建筑材料、耐火材料、化肥、黑色与有色金属选矿以及玻璃陶瓷等生产行业。

【适用物料】:石英石、金矿石、铁矿石、水泥熟料、铜矿石、磁黄铁矿等。

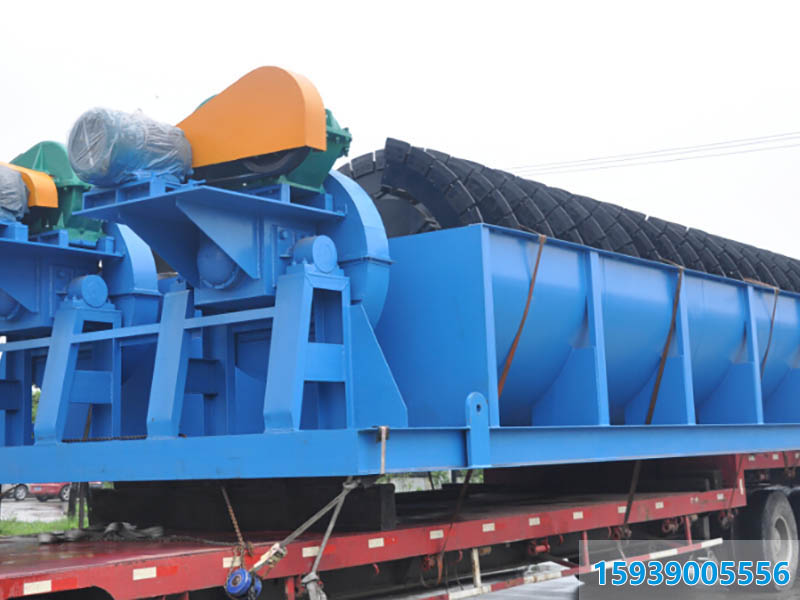

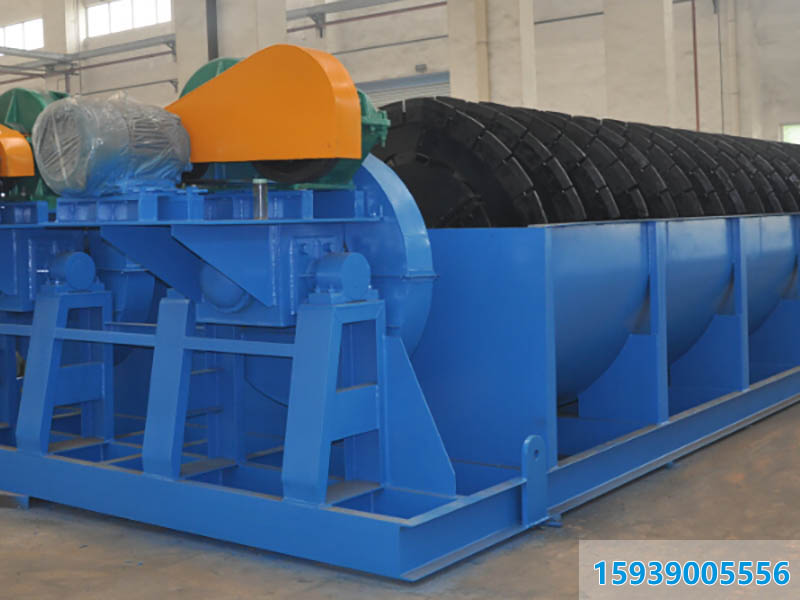

      螺旋分级机广泛适用于选矿厂中与球磨机配成闭路循环程分程分流矿沙,或用在重力选矿厂中来分级矿砂和细泥,及金属选矿流程中对矿浆进行粒度分级,及洗矿作业中的脱泥、脱水等作业。

  • 1
  • 2

购买热线 0371-86656957    0371-86656959    15939005556(微信)

产品优势

技术先进,工艺简单

该设备技术先进,工艺简单,特别适合于干法大、中型制砂生产线使用。


操作可靠、方便、灵活

螺旋轴的入水头、轴头采用生铁套,操作可靠;石粉质量易于控制,0.00--0.75mm石粉含量在2%-15%之间可调。


维修率低,耐磨性强

采用瓦片内衬,维修率低;底座采用槽钢,机体采用钢板焊接而成,质量好耐磨性高。


采用变频控制技术,**环保

采用变频控制技术,操作更便捷。在处理物料的时候,可以过滤掉中大的杂料。负压生产,无粉尘污染,**环保。

工作原理

      分级机是借助于固体粒大小不同,比重不同,因而在液体中的沉降速度不同的原理,细矿粒浮游在水中成溢流出,粗矿粒沉于槽底。由螺旋推向上部排出,来进行机械分级的一种分级设备,能把磨机内磨出的料粉级加于过滤,然后把粗料利用螺旋片旋片旋入磨机进料口,把过滤出的细料从溢流管子排出。该机底座采用槽钢,机体采用钢板焊接而成。螺旋轴的入水头、轴头、采用生铁套,耐磨耐用,提升装置分电动和手动两种。

技术参数
类型
型号规格
螺旋直径
(mm)
水槽长度
(mm)
螺旋转速(r/min) 生产能力(t/d) 水槽坡度(°) 功率(kw) 外形尺寸
(L×W×H) (mm)
重量(kg)





返砂
溢流

传动电机
提升电机


高堰式螺旋分级机 FG500 Φ500 4500 8~12.5 135~210 32 14-18.5 1.5
6409×712×1599 1980

FG750 Φ750 5500 6.0-10.0 340~570 65 14-18.5 3.0
6300×1250×1780 3005

FG-1000 Φ1000 6500 5.0~8.0 675~1080 110 14-18.5 7.5
7100×1330×2390 5310

FG-1200 Φ1200 6500 5.0~8.0 1170~1870 155 14-18.5 7.5 0.4 7560×1572×2328 8000

FG-1500 Φ1500 8300 4.0~6.0 1830~2740 235 14-18.5 11 0.4 9740×2000×4100 9800

FG-2000 Φ2000 8400 3.0~3.5 3240~5400 400 14-18.5 11 2.8 10000×2570×4468 20500

FG-2400 Φ2400 9200 2.5~4.0 4650~7450 580 14-18.5 11-15 2.8 10800×2980×4700 25700

2FG-1200 Φ1200 6500 5.0~8.0 2340~3740 310 14-18.5 5.5×2 0.4×2 8060×3400×3100 13300

2FG-1500 Φ1500 8300 4.0~6.0 3660~5480 470 14-18.5 7.5×2 0.4×2 9740×3630×4050 22100

2FG-2000 Φ2000 8400 3.0~5.5 6480~10800 800 14-18.5 11×2 2.8×2 10000×4600×4470 36500

2FG-2400 Φ2400 9200 2.5~4.0 9300-14900 1160 14-18.5 15×2 2.8×2 10800×5400×4700 45800

2FG-3000 Φ3000 12500 2.0~3.2 14600~23400 1785 14-18.5 18.5×2 4×2 15600×6640×6350 73000
沉没式螺旋分级机
FC-1000 Φ1000 7600 5.0~8.0 675~1080 85 14-18.5 7.5 0.4 10000×1680×4000 6000

FC-1200 Φ1200 8400 5.0~8.0 1170~1870 120 14-18.5 7.5 0.4 10000×1880×4190 9280

FC-1500 Φ1500 10500 4.0~6.0 1830~2740 185 14-18.5 11 0.8 12200×2100×4900 12570

FC-2000 Φ2000 12900 3.0~3.5 3240~5940 320 14-18.5 11-15 2.8 14500×2880×5500 29100

FC-2400 Φ2400 14200 2.5~4.0 4650~7450 455 14-18.5 11-18.5 4.0 15900×3300×6000 41000

2FC-1200 Φ1200 8400 5.0~8.0 2340~3740 240 14-18.5 7.5×2 0.4×2 10000×3700×4190 19600

2FC-1500 Φ1500 10500 4.0~6.0 3660~5480 370 14-18.5 7.5×2 0.8×2 12200×3840×4850 30700

2FC-2000 Φ2000 12900 3.0~5.5 6480~11800 640 14-18.5 15×2 2.8×2 14500×4910×5500 50000

2FC-2400 Φ2400 14200 2.5~4 9300~14900 910 14-18.5 18.5×2 4×2 15900×5730×6000 67900

2FC-3000 Φ3000 14300 2.0~3.2 14600~23400 1410 14-18.5 22×2 4×2 17700×7000×8000 84900
